La página del proyecto

La página del proyecto

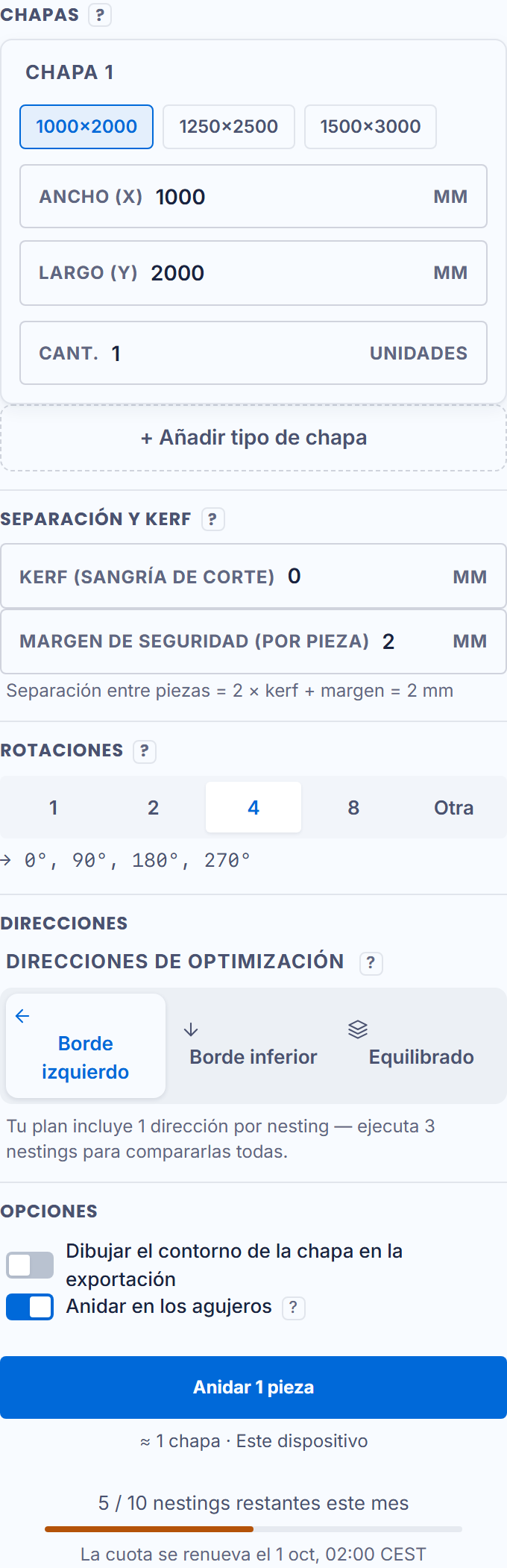

La página del proyecto es el taller: a la izquierda la chapa y las piezas, a la derecha los ajustes, abajo las fichas. La barra superior resume el trabajo — piezas, archivos soltados, superficie, chapas estimadas a esa separación, densidad máxima posible.

Las chapas

Tantos tipos de chapa como tu stock: anchura (X), largo (Y) y cantidad de cada tipo, con los formatos estándar del comercio para ahorrar tiempo. ¿Un solo formato basta? Una línea. ¿Formato y retos? Dos líneas. Con la oferta gratuita, cada tarea se para en 2 chapas.

La separación

ES el ajuste que protege tus piezas: la regla está escrita bajo el campo — separación entre piezas = 2 × kerf + margen de seguridad. El kerf (la sangría de corte) es lo que tu antorcha se come; la seguridad es tu margen por pieza. Una separación más fina que 0,05 mm dispara una advertencia: más fina que un kerf láser, las piezas pueden tocarse en el corte.

Las rotaciones

El paso angular permitido: 90° para los rectángulos, 180° para las piezas volteables, un paso más fino para ganar más material. «Sin rotación» mantiene cada pieza a 0° — la elección de los grabados orientados.

La dirección de optimización

Hacia qué borde se aprietan las piezas: borde izquierdo, borde inferior, o equilibrio de ambos — en el sistema de coordenadas del dibujo; la flecha en pantalla muestra el bueno. Menos direcciones marcadas, resultado más rápido. Con la oferta gratuita, una dirección.

Las opciones

• Anidar en los agujeros: las piezas pequeñas pueden alojarse en los recortes internos de las grandes. Por encima de 2,4 mm de separación, la opción se desactiva sola — límite del motor, dicho en pantalla;
• Dibujar el contorno de la chapa en la exportación: añade el rectángulo de la chapa al DXF, para que la máquina vea el límite del material.

El botón Anidar lanza el cálculo; un botón Cancelar aparece mientras el motor corre.
