Las fichas de las piezas

Cada dibujo soltado se convierte en una ficha: vista previa, nombre, cantidad. Todo se ajusta EN la ficha:

• la cantidad — el contador, de 0 a 999; una ficha venida de un .job llega con la suya, leída del archivo;
• Escala — el factor exacto (×25,4 para pulgadas tomadas por milímetros); el aviso de escala aplicada queda en la ficha, y «Restablecer» vuelve al tamaño de origen;
• Separar en piezas — para un dibujo multipieza: desacopla cada pieza para anidarla por separado. Por defecto el dibujo sigue siendo un BLOQUE RÍGIDO que el motor mueve sin desmontarlo nunca. La separación es irreversible para esa ficha — la confirmación lo dice en una línea.

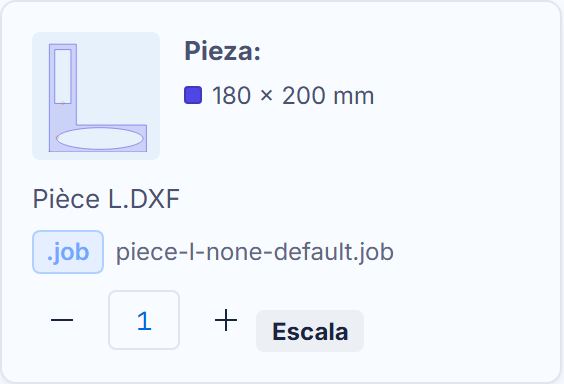

Una ficha venida de un .job porta su chip de origen y, si los hay, sus avisos:

El clic en la ficha abre la ficha detallada: la vista ampliada — para un .job, la vista enriquecida con el trayecto de entrada y el punto de perforación — y los avisos completos, una línea por aviso con su nivel. Una pieza limpia no muestra nada: ningún «0 avisos», ninguna pastilla verde.
