File di lavoro SheetCam (.job)

File di lavoro SheetCam (.job)

Lavori con SheetCam? Deposita il tuo .job da solo, senza i suoi DXF: tutto ciò che conta vi si trova già. NestorCut legge il file, prepara il nesting, e ti restituisce un .job pronto da riaprire in SheetCam.

Il .job si deposita su «Questo dispositivo» — depositato in modalità server, il progetto passa da solo al dispositivo.

Cosa viene letto

• la lamiera: le dimensioni della zona di lavoro del .job diventano la lamiera del progetto;
• la larghezza di taglio (kerf) dell’utensile: la distanza viene precompilata a due volte la larghezza di taglio più un margine di sicurezza — l’impostazione che rispetta la tua torcia;
• le quantità di ogni disegno;
• i contorni dei pezzi, letti nella cache del file — i DXF originali non servono;
• i tuoi punti di partenza, compresi quelli che hai spostato a mano in SheetCam: ogni scheda porta i suoi — le copie posate a mano portano la marca «il tuo punto» — e l’anteprima mostra il percorso d’entrata e il disco di sfondamento prima di qualsiasi calcolo.

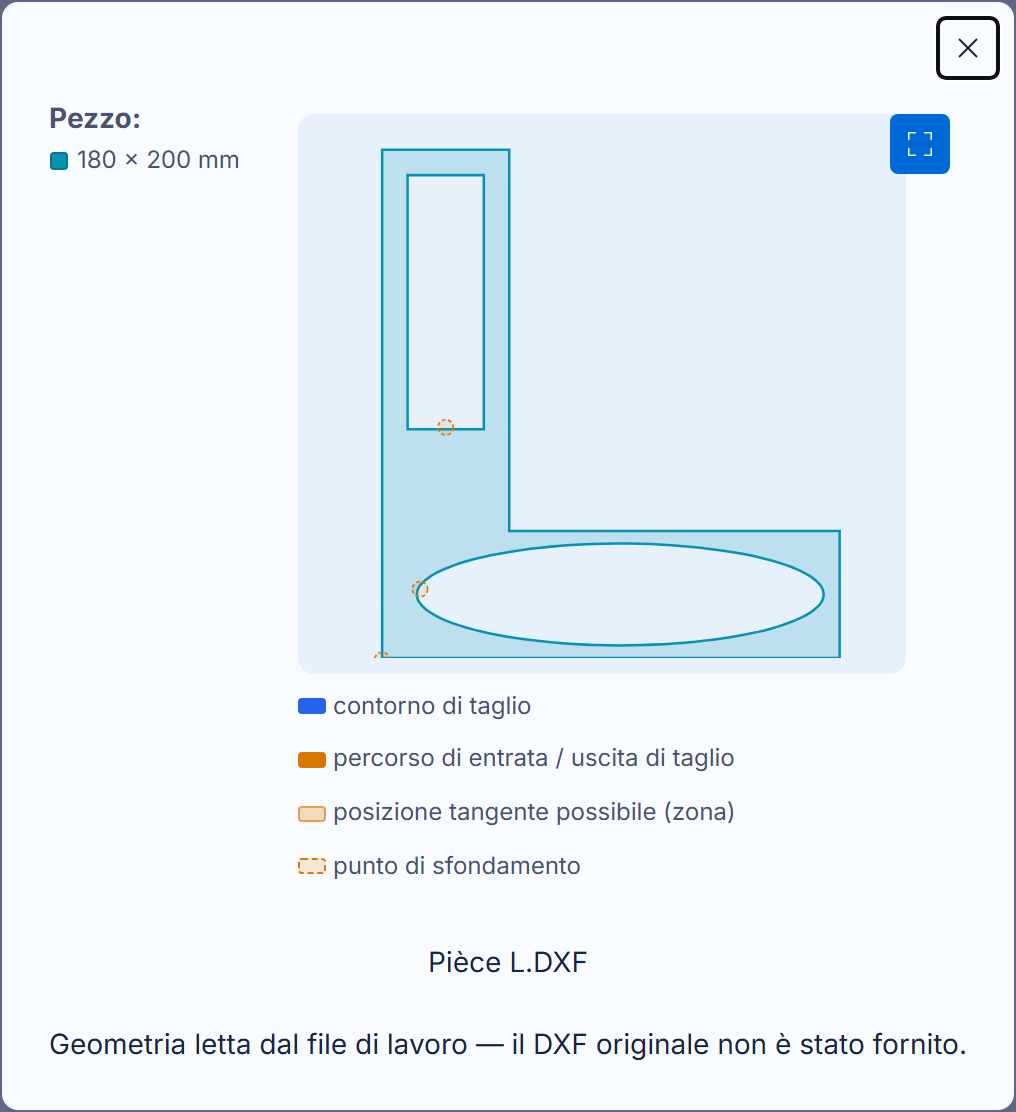

L’anteprima si ingrandisce con un clic sulla scheda: contorno di taglio, percorso d’entrata, zona tangente possibile e punto di sfondamento, con la loro legenda.

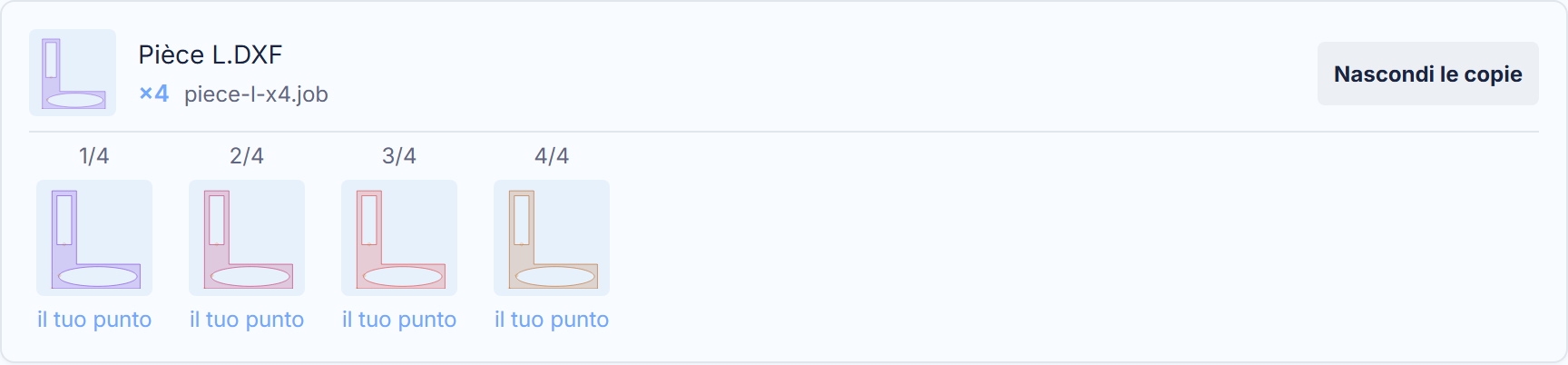

Perché un disegno presente quattro volte dà quattro pezzi liberi

Un .job che referenzia quattro volte lo stesso disegno porta QUATTRO sezioni originali — SheetCam le tratta già così: ciascuna ha la sua quantità, la sua posizione, e il suo punto di partenza. NestorCut segue lo stesso modello: una scheda per sezione originale («nome (2/4)», «nome (3/4)»…), le copie di una stessa originale restando raggruppate. I tuoi quattro punti di partenza non vengono quindi mai mescolati — ciascuno resta sul SUO pezzo.

Cosa viene restituito

Dopo il nesting, il download .job scrive un file per lamiera, i tuoi pezzi posati dentro, nella lingua di SheetCam: riaprilo, la messa in lamiera è già fatta. I punti di partenza che avevi spostato a mano in SheetCam vengono riscritti al byte vicino — il tuo gesto sopravvive al passaggio da noi.

Cosa non è ancora letto

Per essere franchi piuttosto che silenziosi: le zone di esclusione (keepout) del .job, gli utensili multipli e le operazioni multiple non sono ancora interpretati — un file che li porta viene annidato senza di loro. E il .job si deposita solo in modalità dispositivo (sopra). Questa lista si accorcia a ogni versione; il giornale delle novità dell’applicazione dice a che punto è.
