A página do projeto

A página do projeto

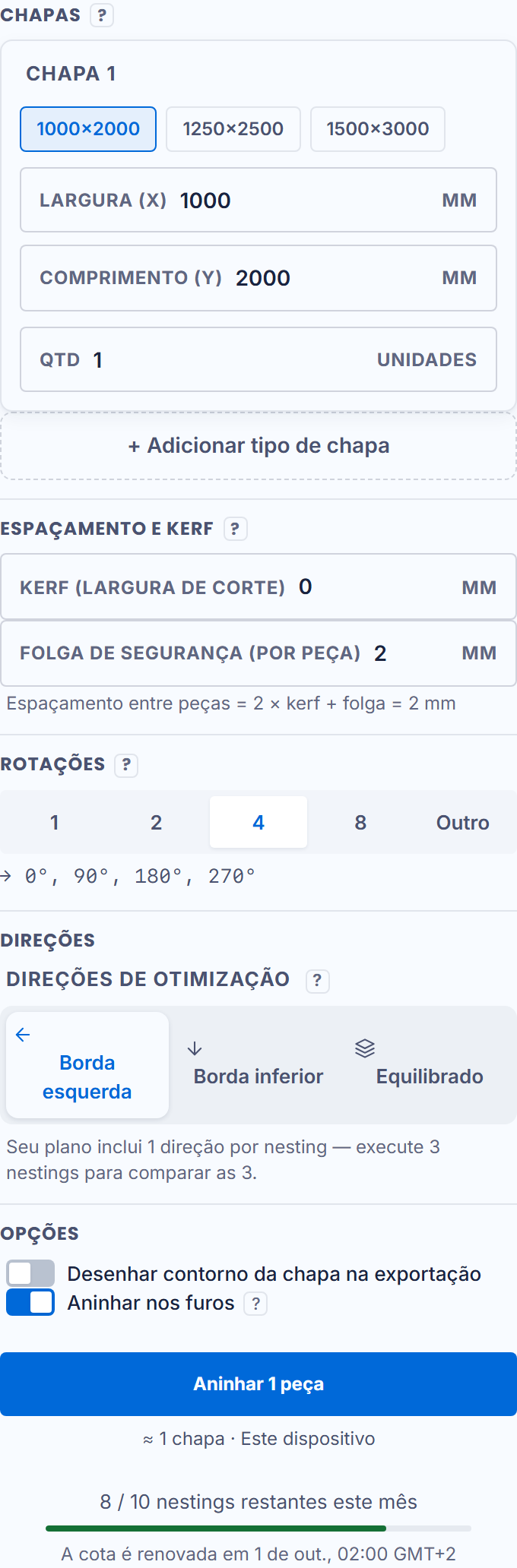

A página do projeto é a oficina: à esquerda a chapa e as peças, à direita as configurações, embaixo as fichas. A barra acima resume o trabalho — peças, arquivos enviados, área, chapas estimadas neste espaçamento, densidade máxima possível.

As chapas

Quantos tipos de chapa quanto o seu estoque: largura (X), comprimento (Y) e quantidade de cada tipo, com os formatos padrão do mercado para ganhar tempo. Um único formato basta? Uma linha. Formato e retalhos? Duas linhas. Com o plano gratuito, cada trabalho para em 2 chapas.

O espaçamento

É O ajuste que protege suas peças: a regra está escrita sob o campo — espaçamento = 2 × kerf + folga. O kerf (a largura de corte) é o que sua tocha come; a folga é a sua margem por peça. Um espaçamento mais fino que 0,05 mm dispara um aviso: mais fino que um kerf a laser, as peças podem se tocar no corte.

As rotações

O passo de ângulo permitido: 90° para retângulos, 180° para peças que podem ficar de cabeça para baixo, um passo mais fino para ganhar mais material. «Sem rotação» mantém cada peça a 0° — a escolha para gravações orientadas.

A direção de otimização

Para qual borda as peças se compactam: borda esquerda, borda inferior, ou equilíbrio das duas — no sistema de coordenadas do desenho, a seta na tela mostra a certa. Menos direções marcadas, resultado mais rápido. Com o plano gratuito, uma direção.

As opções

• Aninhar nos furos: peças pequenas podem se alojar nos recortes das grandes. Acima de 2,4 mm de espaçamento, a opção se desativa sozinha — limite do motor, avisado na tela;
• Desenhar contorno da chapa na exportação: adiciona o retângulo da chapa ao DXF, para a máquina ver o limite do estoque.

O botão Aninhar inicia o cálculo; um botão Cancelar aparece enquanto o motor roda.
