Ihre Dateien

Ihre Dateien

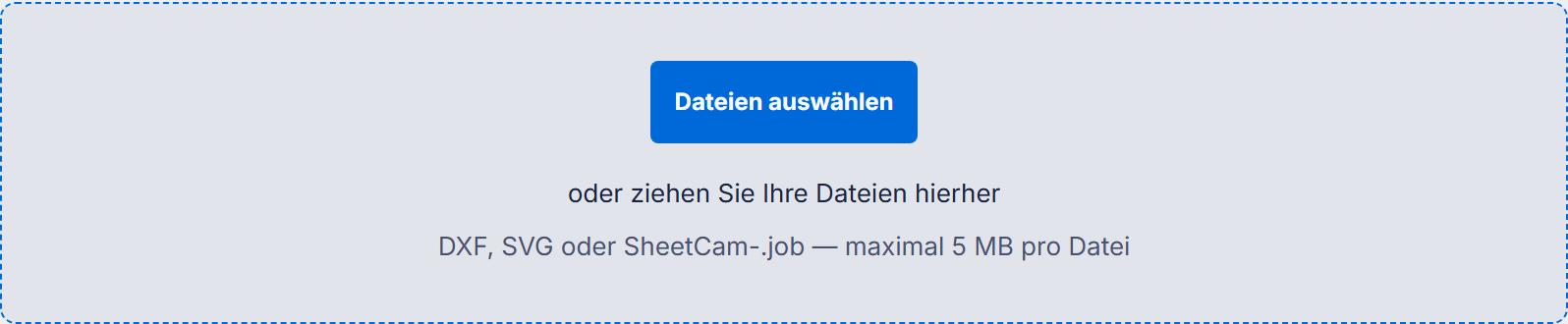

NestorCut liest Ihre Zeichnungen so, wie sie aus Ihrem CAD kommen — es verlangt Ihnen nie einen Export „im richtigen Format“ ab.

Format	Dieses Gerät	Unsere Server
DXF	gelesen	gelesen
SVG	gelesen	gelesen
DWG	abgelehnt	gelesen
SheetCam-Auftragsdatei (.job)	gelesen	wechselt auf das Gerät

Zwei einfache Regeln:

• DWG verlangt „Unsere Server“: auf „Dieses Gerät“ abgelegt, wird es mit einer Meldung abgelehnt, die es sagt — die DWG-Konvertierung läuft auf unseren Maschinen;
• die .job verlangt „Dieses Gerät“: im Servermodus abgelegt, wechselt das Projekt von selbst auf das Gerät, und man sagt es Ihnen.

Jede abgelegte Zeichnung wird zu einer Teilekarte: ihre Vorschau, ihre Teile, ihre Stückzahl (auf der Karte einstellbar) und ihre Import-Hinweise, wenn es welche gibt — Materialverlust, angenommene Einheit, offene Verläufe. Der Klick öffnet die Detailkarte (vergrößerte Vorschau, vollständige Hinweise); Skalieren und Zerlegen sind Aktionen AUF der Karte.

Die Seiten dieser Sektion:

• DXF — Einheiten, Blöcke, Mehrteil-Zeichnungen;
• SVG — Skalierung und Koordinatensystem;
• DWG — Konvertierung auf der Serverseite;
• SheetCam-Auftragsdatei (.job) — was gelesen wird, was zurückkommt.
