Abschnitt betitelt „SheetCam-Auftragsdatei (.job)“Sie arbeiten mit SheetCam? Legen Sie Ihre .job ganz allein ab, ohne ihre DXF-Dateien: alles, was zählt, ist schon darin. NestorCut liest die Datei, bereitet das Nesting vor und gibt Ihnen eine .job zurück, die bereit ist, in SheetCam wieder geöffnet zu werden.
Die .job wird auf „Dieses Gerät“ abgelegt — im Servermodus abgelegt, wechselt das Projekt von selbst auf das Gerät.
Was gelesen wird
Abschnitt betitelt „Was gelesen wird“- das Blech: die Maße des Arbeitsbereichs der
.jobwerden zum Blech des Projekts; - die Schnittspaltbreite (Kerf) des Werkzeugs: der Abstand wird mit zweimal Schnittspalt plus Sicherheitszugabe vorbelegt — die Einstellung, die Ihren Brenner respektiert;
- die Stückzahlen jeder Zeichnung;
- die Konturen der Teile, aus dem Cache der Datei gelesen — die ursprünglichen DXF-Dateien sind nicht nötig;
- Ihre Startpunkte, einschließlich derer, die Sie in SheetCam von Hand verschoben haben: jede Karte trägt ihre eigenen — die von Hand gesetzten Kopien tragen die Marke „Ihr Punkt“ — und die Vorschau zeigt den Einfahrtsweg und den Einstichpunkt, bevor irgendetwas rechnet.

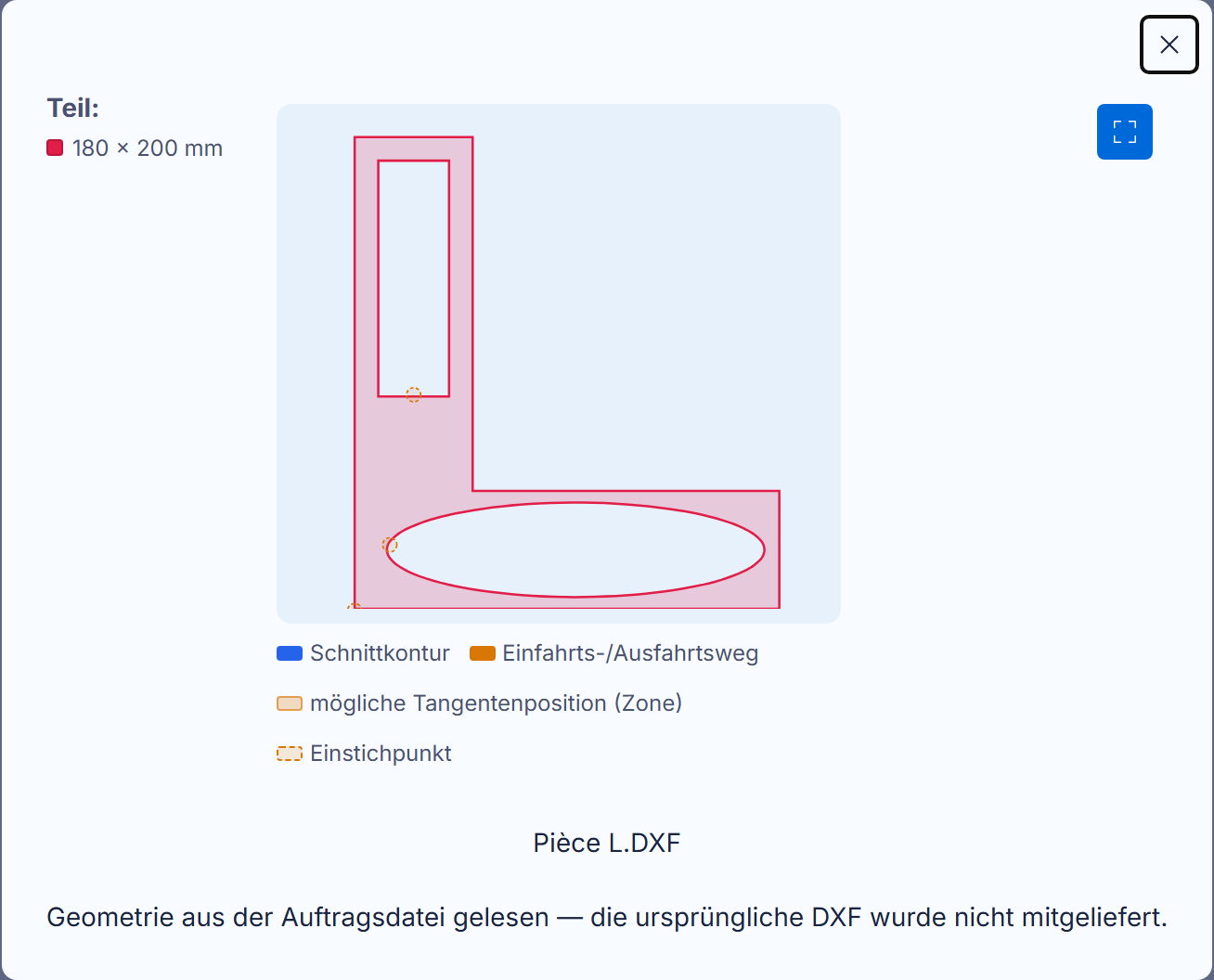

Die Vorschau vergrößert sich per Klick auf die Karte: Schnittkontur, Einfahrtsweg, mögliche Tangentenposition und Einstichpunkt — mit ihrer Legende.
Warum eine viermal vorhandene Zeichnung vier freie Teile ergibt

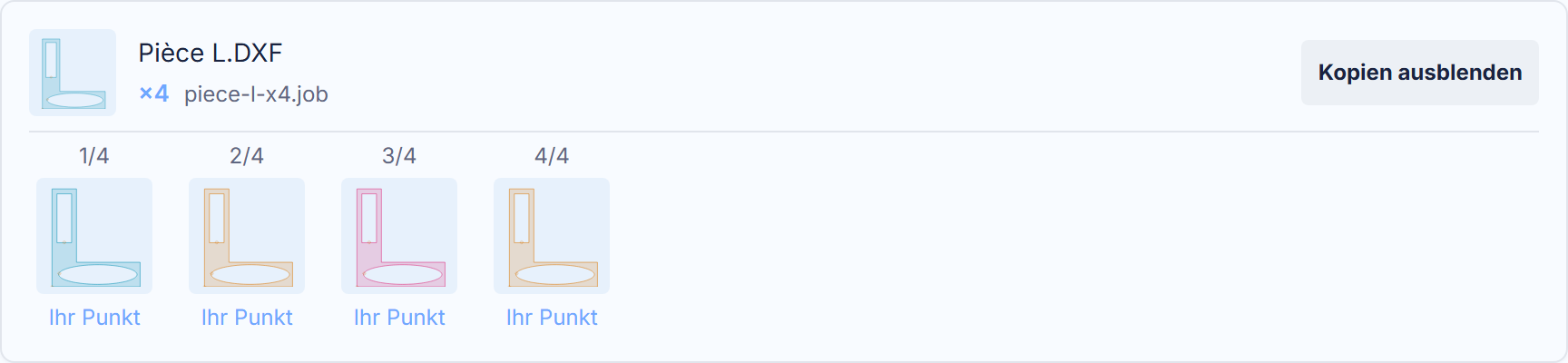

Abschnitt betitelt „Warum eine viermal vorhandene Zeichnung vier freie Teile ergibt“Eine .job, die dieselbe Zeichnung viermal referenziert, trägt VIER originale Sektionen — SheetCam behandelt sie schon so: jede hat ihre Stückzahl, ihre Position und ihren Startpunkt. NestorCut folgt demselben Modell: eine Karte pro originärer Sektion („Name (2/4)“, „Name (3/4)“…), wobei die Kopien desselben Originals gruppiert bleiben. Ihre vier Startpunkte werden also nie vermischt — jeder bleibt auf SEINEM Teil.
Was zurückkommt
Abschnitt betitelt „Was zurückkommt“Nach dem Nesting schreibt der .job-Download eine Datei pro Blech, mit Ihren Teilen darin, in der Sprache von SheetCam: Öffnen Sie sie wieder, die Blechanordnung ist schon gemacht. Die Startpunkte, die Sie in SheetCam von Hand verschoben hatten, werden auf das Byte genau zurückgeschrieben — Ihre Geste überlebt den Abstecher zu uns.
Was noch nicht gelesen wird
Abschnitt betitelt „Was noch nicht gelesen wird“Ehrlich statt still: die Ausschlusszonen (Keepout) der .job, mehrere Werkzeuge und mehrere Operationen werden noch nicht interpretiert — eine Datei, die sie trägt, wird ohne sie verschachtelt. Und die .job wird nur im Gerätemodus abgelegt (siehe oben). Diese Liste kürzt sich mit jeder Version; das Neuigkeiten-Journal der Anwendung sagt, wo sie steht.
