SVG
Le SVG se dépose comme le DXF, partout. Une règle à connaître pour ne pas être surpris à la découpe :
L’unité du SVG est le pixel, et le pixel fait 1/96 de pouce. Le SVG est un format d’écran : il ne connaît pas le millimètre. NestorCut convertit donc ses pixels en millimètres (1 px = 25,4/96 mm), en respectant ce que le fichier déclare — viewBox, largeur, hauteur, transformations. Un rectangle de 96 × 96 px devient une pièce de 25,4 × 25,4 mm.
En pratique :

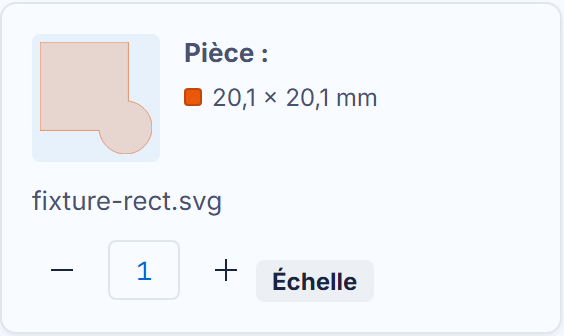

- un SVG exporté d’une CAO avec ses cotes en millimètres arrive à la bonne taille si l’outil d’export a écrit la correspondance — vérifiez les dimensions affichées sur la fiche AVANT de lancer le nesting ;
- si la pièce arrive avec une taille inattendue, l’outil Échelle de la fiche corrige par le facteur exact ;
- le repère du SVG (y vers le bas) est retourné à l’import : votre pièce est orientée comme dans votre logiciel de découpe, pas comme à l’écran.
Les segments droits restent droits : un SVG propre donne des pièces aussi exactes qu’un DXF.
