Les cartes de pièces

Chaque dessin déposé devient une carte : aperçu, nom, quantité. Tout se règle SUR la carte :

• la quantité — le compteur, de 0 à 999 ; une fiche issue d’un .job arrive avec la sienne, lue du fichier ;
• Échelle — le facteur exact (×25,4 pour des pouces pris pour des millimètres) ; le constat d’échelle appliquée reste sur la carte, et « Réinitialiser » revient à la taille d’origine ;
• Éclater — pour un dessin multi-pièces : détache chaque pièce pour l’imbriquer séparément. Par défaut le dessin reste un BLOC RIGIDE que le moteur déplace sans jamais le démonter. L’éclatement est irréversible pour cette fiche — la confirmation le dit en une ligne.

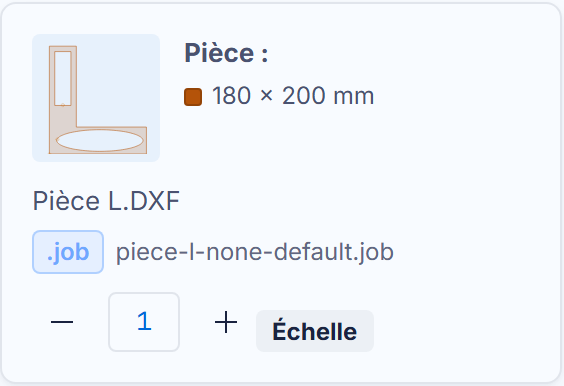

Une carte issue d’un .job porte sa puce d’origine et, s’il y en a, ses constats :

Le clic sur la carte ouvre la fiche détaillée : l’aperçu agrandi — pour un .job, l’aperçu enrichi avec le trajet d’amorce et le point de perçage — et les constats complets, une ligne par constat avec son niveau. Une pièce propre n’affiche rien : pas de « 0 avertissement », pas de pastille verte.
