La page projet

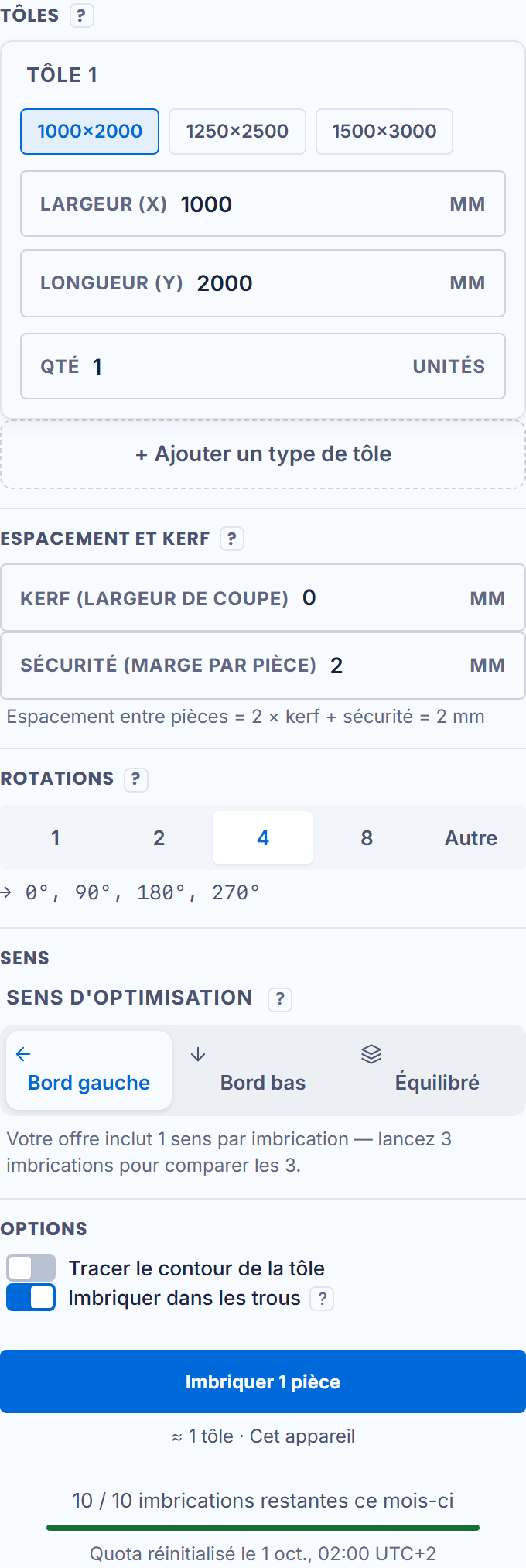

La page projet est l’atelier : à gauche la tôle et les pièces, à droite les réglages, en bas les fiches. La barre au-dessus résume le chantier — pièces, fichiers déposés, surface, tôles estimées à cet espacement, densité maximale possible.

Les tôles

Autant de types de tôle que votre stock : largeur (X), longueur (Y) et quantité de chaque type, avec les formats standard du commerce pour gagner du temps. Un seul format suffit ? Une ligne. Du format et des chutes ? Deux lignes. Avec l’offre gratuite, chaque tâche s’arrête à 2 tôles.

L’espacement

C’est LE réglage qui protège vos pièces : la règle est écrite sous le champ — espacement = 2 × kerf + sécurité. Le kerf (la largeur de coupe) est ce que votre torche mange ; la sécurité est votre marge par pièce. Un espacement plus fin que 0,05 mm déclenche un avertissement : plus fin qu’un kerf laser, les pièces peuvent se toucher à la découpe.

Les rotations

Le pas d’angle autorisé : 90° pour les rectangles, 180° pour les pièces sens dessus dessous, un pas plus fin pour gagner davantage de matière. « Sans rotation » garde chaque pièce à 0° — le choix des gravures orientées.

Le sens d’imbrication

Vers quel bord les pièces se tassent : bord gauche, bord bas, ou équilibre des deux — dans le repère du dessin, la flèche à l’écran montre le bon. Moins de sens cochés, résultat plus rapide. Avec l’offre gratuite, un sens.

Les options

• Imbriquer dans les trous : les petites pièces peuvent se loger dans les découpes des grandes. Au-delà de 2,4 mm d’espacement, l’option se désactive d’elle-même — limite du moteur, dite à l’écran ;
• Tracer le contour de la tôle à l’export : ajoute le rectangle de la tôle au DXF, pour que la machine voie la borne du stock.

Le bouton Imbriquer lance le calcul ; un bouton Annuler apparaît tant que le moteur tourne.
